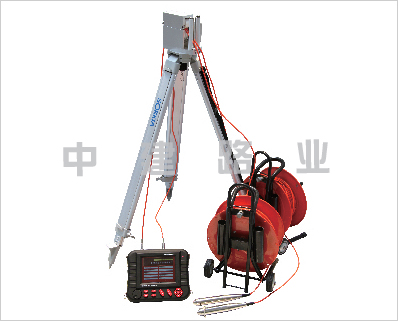

聲波透射法自動測樁儀

ZT805型聲波透射法自動測樁儀產品功能：

混凝土基樁完整性檢測（自動）

混凝土結構內部缺陷和裂縫深度檢測、勻質性、損傷層厚度檢測

鋼管混凝土檢測

巖體參數檢測

混凝土強度檢測

混凝土厚度檢測

ZT805型聲波透射法自動測樁儀依據標準：

《超聲回彈綜合法檢測強度技術規程》CECS02:2005

《超聲法檢測混凝土缺陷技術規程》CECS21:2000

《公路工程基樁動測技術規程》JTG/TF81-01-2004

《建筑基樁檢測技術規范》JGJ106-2014

《鐵路工程基樁檢測技術規程》TB10218-2008

《巖石物理力學性質試驗規程》1986

《工程巖體分級標準》GB50218—94

《工程巖體試驗方法標準》BG/T50266-99

ZT805型聲波透射法自動測樁儀技術指標：

主機：專用微機系統

聲時測讀范圍：0～640Kμs

聲時測讀精度：±0.05μs

幅度測讀范圍：0～177dB

增益精度：3%

放大器帶寬：5Hz～500kHz

發射電壓：250、500、1000V多檔可調

采樣周期:0.05、0.1、0.2、0.4、0.8、1.6、3.2、6.4μs可調

操作方式：按鍵+光電旋鈕

觸發方式：信號觸發、外觸發

接收靈敏度：≤10μv

信號采集方式：連續信號、瞬態信號

通道數：雙通道

通道隔離度：不小于42dB

*大穿透距離：10m

軟件：基樁完整性自動測試系統、自動計算鋼管混凝土缺陷、巖

體(混凝土試塊)參數、超聲回彈測強、混凝土缺陷測定、

沖擊回波測厚（擴展功能）。

計數方式：連續提升，自動記錄

測樁專用徑向換能器：全不銹鋼的探頭，導電滑環（集流環）接頭

*大提升速度：60m/min

計數器深度精度：0.1m

顯示器：640×480

通用接口：并口、USB口

操作軟件：中文

ZT805型聲波透射法自動測樁儀供電方式：

1、內置鋰電池可連續供電6個小時。

2、AC:220V±10%；DC:12V（交直流二用）。

3、外置式大容量鉛酸電池，可連續工作8-10小時。

工作溫度：0～40℃

工作濕度：≤80%

整機重量：1.8kg

整機體積：250mm×200mm×100mm

ZT805型聲波透射法自動測樁儀儀器構成：

包括：主機、平面換能器、徑向換能器、提升裝置、從動輪、說明書、軟件、儀器箱等。
