錨桿質量檢測儀由超磁致伸縮換能器、錨桿質量檢測儀和分析處理軟件組成。超磁致伸縮換能器產生的彈性波,沿著錨桿傳播并向錨桿周圍輻射能量,錨桿質量檢測儀檢測到反射回波,并對信號進行分析與存儲,*后由分析軟件進行進一步分析。
反射信號的能量強度和到達時間取決于錨桿周圍或端部的灌漿狀況。通過對信號進行處理和分析,可以確定錨桿長度以及灌漿的整體質量。
EL-MG2000型錨桿質量檢測儀執行標準:
◆JGJ/T182-2009《錨桿錨固質量無損檢測技術規程》
產品特點:
◆采樣精度高:儀器AD采樣精度為18位;
◆功耗低,連續工作時間長:1次充電能使用很長時間;
◆儲量大:可存儲2.4萬條實測數據;
◆對比性好:采樣重復性好,大屏幕顯示,同時顯示三條曲線;
◆便攜性好:主機尺寸250mm*190mm*75mm,質量2.7kg,可單人工作;
◆界面美觀完好:儀器中文界面,輸入簡單快捷;
◆分析軟件功能強大:能智能建立錨桿錨固模型及相應分析參數,有多種輔助分析功能,如:數
字濾波、頻譜分析、積分、微分及相位分析和反射波自動提取功能(依據軍事雷達信息捕作理論);
◆直接將檢測結果導入到EXCEL數表,打印檢測結果圖表。
EL-MG2000型錨桿質量檢測儀技術參數:

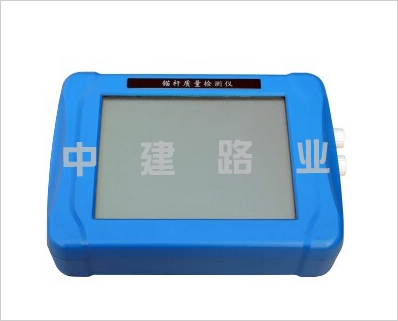

錨桿質量檢測儀:
◆A/D轉換精度:18位
◆采樣頻率:1kHz~1MHz
◆采樣間隔:1~100us
◆采集器帶寬:10Hz~50kHz
◆接收靈敏度:≤12uV
◆顯示:7寸真彩觸摸屏(800*480)
◆電源:24V-4400MAH鋰電池
◆充電電源:25.2V-2A充電器
◆尺寸:250*190*75mm

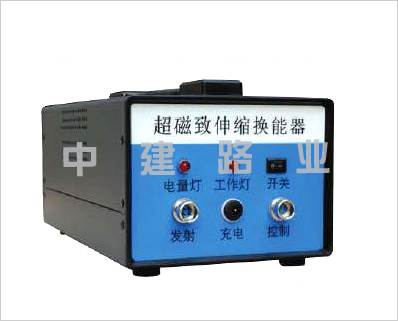

◆重量:3.5kg超磁致伸縮換能器:
◆換能方式:超磁致伸縮材料
◆觸發方式:按鍵觸發
◆響應時間:0.2s
◆電源:24V-4400MAH鋰電池
◆充電電源:25.2V-2A充電器
◆尺寸:150*110*275mm
◆重量:2.7kg
EL-MG2000型錨桿質量檢測儀產品配置:
◆超磁致伸縮換能器:1臺
◆大功率超磁聲波發射震源:1個
◆發射震源連接線:1條
◆換能器觸發按鍵:1條
◆錨桿質量檢測儀:1臺
◆接收傳感器:1個
◆接收傳感器連接線:1條
◆充電器:1個
◆USB連接線:1條
◆手錘:1個
◆分析軟件:1套
◆說明書及保修卡:1份
